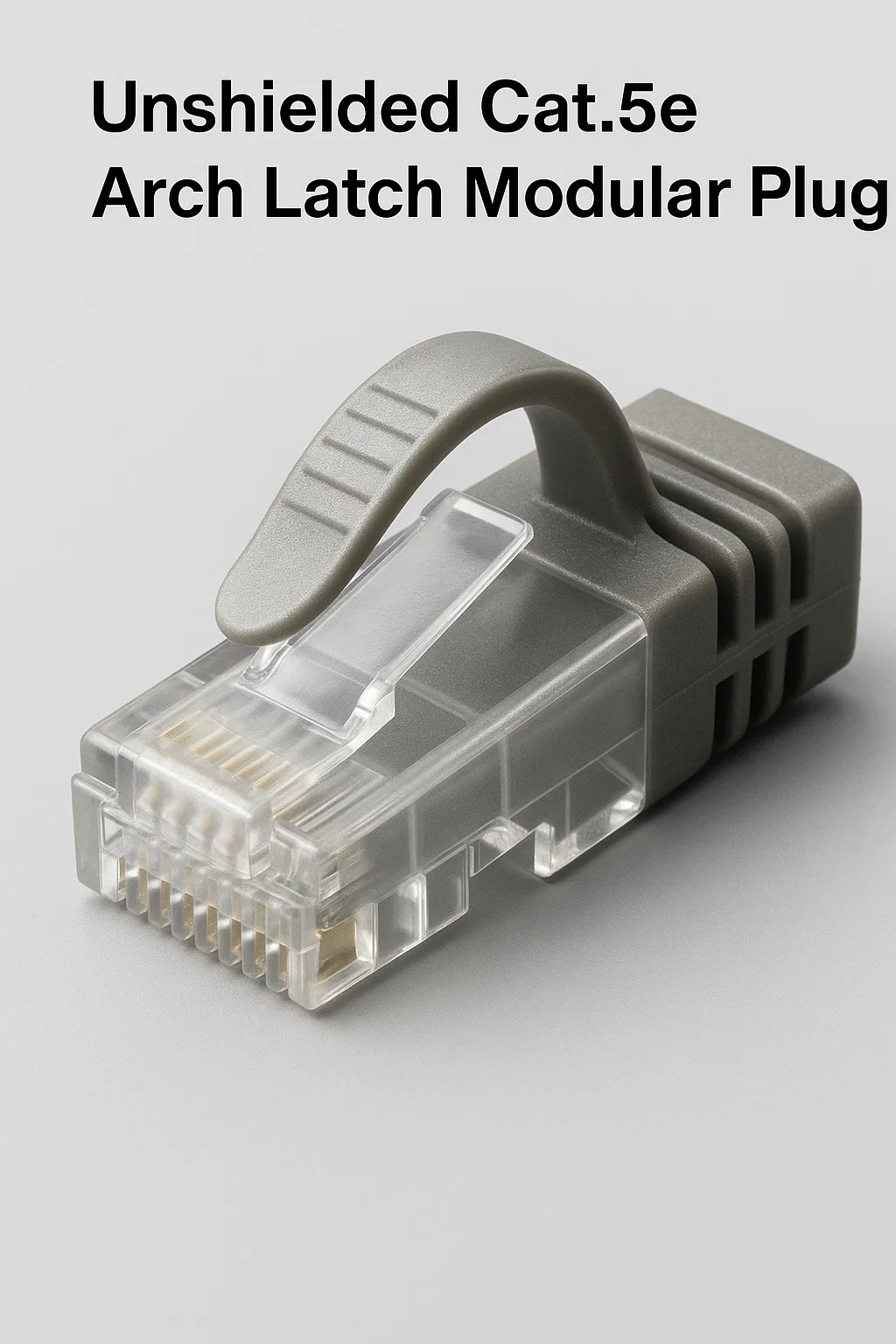

シールドなし Cat.5e アーチ ラッチ モジュラー プラグ

1. 主要な設計目的

確実な物理的保持: アーチ型ラッチ (盛り上がったリブ付きタブ) が特徴で、高い張力でグリップでき、振動が起こりやすい場所 (机の下、作業場の床など) での偶発的なプラグの抜けを防ぎます。
基本性能：EMIが少ないオフィス/軽工業用途向けに1Gbpsイーサネットをサポート。

2. 主要な物理的特徴

強化されたラッチ:
厚みを持たせたアーチのデザインにより、足、カート、機器に引っかかっても切れにくくなっています。
張力緩和:
内部ランプがケーブル ジャケットをグリップし (ケブラーは必要ありません)、50 ポンドの引っ張り力に耐えます。
工具不要のシンプルさ:
クリップやネジは不要です。ラッチは親指で 45 度の角度で押すとリリースされます。

3. 終了手続き

ストリップと整列:
1/2 インチのジャケットを取り外し、ワイヤーを T568B の順序で配置します (13 mm を超えるほどの撚りは禁止)。
スライド＆シート：
先端が前壁に当たるまでワイヤーをプラグに押し込みます。
圧着:
標準のクリンパーで絞ります。ラッチは圧縮後に自動展開します。

4. 対象アプリケーション

小売 POS システム:
お客様が蹴り飛ばしたケーブルをカウンターの下に固定します。
教育ラボ:
椅子の脚がコードの上を転がっても大丈夫です。
軽工業:
低振動のコンベヤサイドステーション。

5. 障害のシナリオと修正

6. 制限事項

シールドなし: モーター、電子レンジ、または高電圧線の近くで故障します。
Cat.5e のみ: 10Gbps アップグレードには対応しません。
再利用性: ラッチは 5 回取り外すと弱くなります。緩んでいる場合は交換してください。

7. 対標準 Cat.5e プラグ
