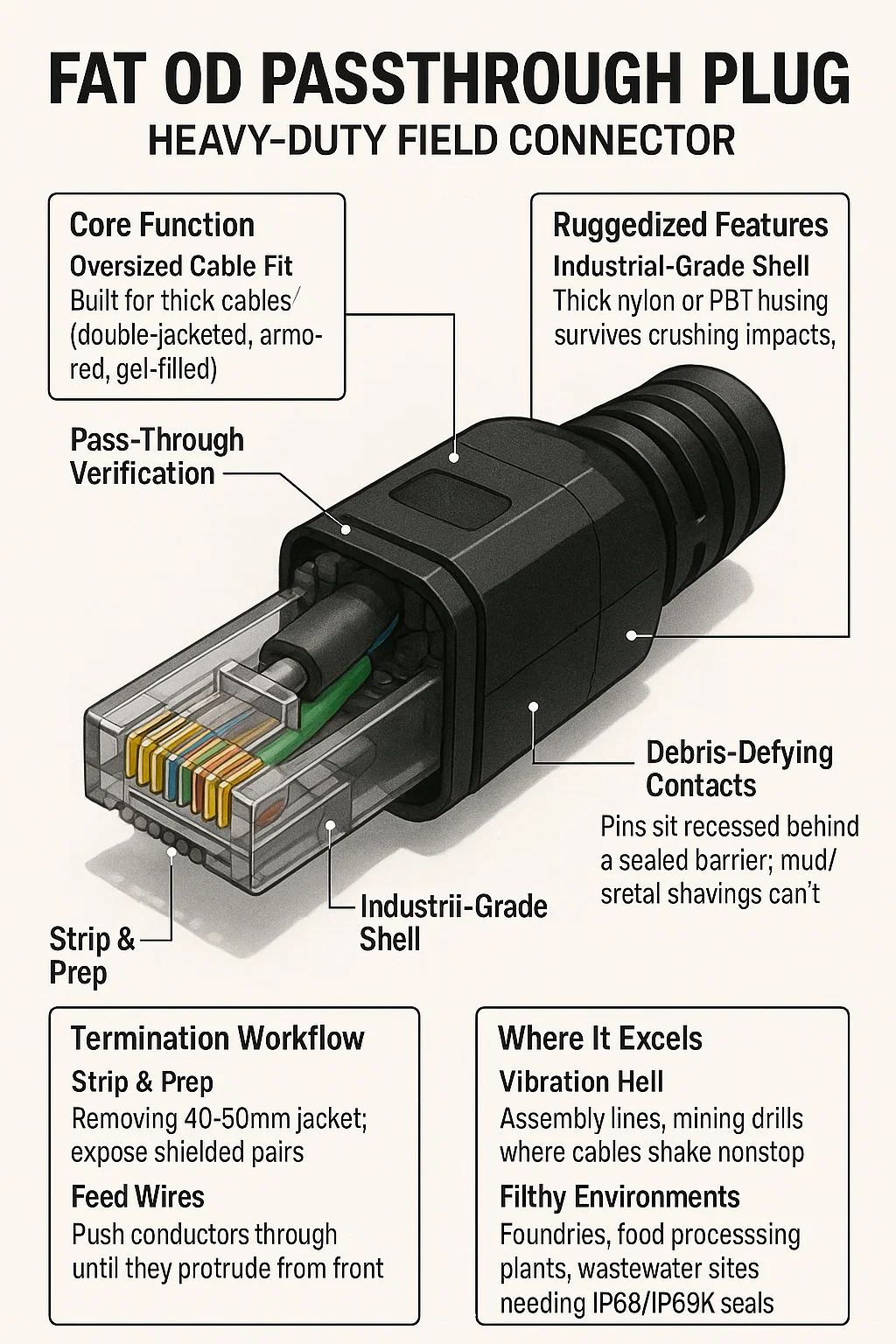

ファットODパススループラグ : 耐久性の高いフィールドコネクタ

1. コア機能

特大ケーブルフィット: 標準プラグには適合しない太いケーブル (二重ジャケット、外装、ゲル充填) 用に設計されています。
パススルー検証: ワイヤはプラグ本体 (前面に表示) を完全に通過するため、圧着する前にワイヤの順序を確認できます。

2. 耐久性の高い機能

工業グレードのシェル: 厚いナイロンまたは PBT ハウジングは、衝撃、油、紫外線への曝露に耐えます。
デュアルポイント グリップ: 個別の金属クランプがケーブル ジャケットと内部のケブラー糸に食い込み、振動下でも引き抜けません。
破片防止コンタクト: ピンは密閉バリアの後ろに埋め込まれています。泥や金属の削りくずによってショートすることはありません。

3. 終了ワークフロー

ストリップと準備: 40 ～ 50 mm の外側ジャケットを取り外します。シールドペア/ケブラーを露出させます。
フィードワイヤ: 導体を前面から突き出るまでプラグに押し込みます。
シーケンスの検証: 透明なフードを通して T568A/B の注文を視覚的に確認します。
圧着とカット: 単一ツールアクション:
コンタクトをワイヤ上に圧縮します
ひずみクランプをロックします
余分なワイヤーを平らにスライスします（内蔵ブレード）。

4. 優れている点

振動地獄: 組み立てライン、採掘ドリル、鉄道の設備など、ケーブルが絶え間なく揺れる場所。
不潔な環境: IP68/IP69K シールを必要とする鋳物工場、食品加工工場、廃水現場。
ブラインド パニック ターミネーション: 薄暗いトンネル作業や厳重な制御キャビネット - 推測する代わりにワイヤーを確認します。

5. 失敗のトラップ

シールドの無視: フィードスルー中に信号ピンに接触する編組 = EMI カオス。
ケブラーの無視: 最初に強度部材をクランプするのを忘れると、後でケーブルが裂けてしまいます。
バリのあるワイヤー: 切れ味の悪いカッターでは銅のスパイクが残ります。絶縁体を貫通し、PoE をショートさせます。

6. トレードオフと制限

ポートの深さの戦争: 余分な 3 mm プラグ長により、浅いソケットが詰まります (最初にテストフィットします)。
やり直し不要: 圧着 = 永久的。配線の順番が間違っていませんか？コストを切り取って食べます。
工具の頭痛: 標準的なクリンパではチョークが発生し、頑丈なラチェット工具が必要です。
価格ショック: 標準 RJ45 プラグの 8 倍のコストがかかります。手戻りを減らして正当化する。

7. 対標準プラグ
