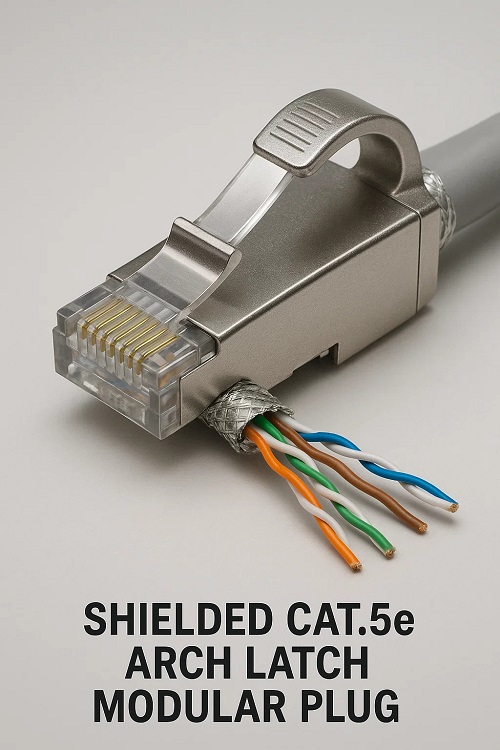

シールド付き Cat.5e アーチ ラッチ モジュラー プラグ
1. 主要な設計目的
EMI 防御の物理的セキュリティ: 干渉や振動のある環境 (工場の床、医療研究所など) 向けに、金属化シールドとアーチ型ラッチを組み合わせます。
接地が重要: EMI/RFI ノイズを回避するには、シールドをプラグ シェルに接続する必要があります。
2. 主要な構造的特徴
シールドハウジング:
亜鉛合金シェルまたは金属化プラスチックが干渉を地面に伝えます。
強化アーチラッチ:
厚みのあるリブ付きタブは、引っ掛かりや繰り返しの衝撃に耐えます。
統合接地:
圧着中に金属の歯がケーブルのシールド フォイル/編組を突き刺します。
3. 終了ワークフロー
シールドの準備:
ジャケットを剥がして 15mm シールドを露出させます。三つ編み/ホイルをジャケットの上に折ります。
グラウンドボンド:
シールドをプラグの金属クランプ歯の下に配置します。
ワイヤー挿入:
T568B に従ってワイヤを調整します。座るまで押し込みます。
圧着とロック:
シングル圧着アクション:
連絡先を圧縮します
シールドをハウジングに食い込ませる
アーチラッチを展開。
4. 対象アプリケーション
医療機器:
ネットワーク近くの MRI/超音波装置からの EMI をブロックします。
CNC機械工場:
モーターノイズやオペレーターによる物理的な蹴りに耐えます。
劇場用 AV システム:
ライブイベント中のケーブルの引っ張りにも耐えます。
5. 障害モードと修正
| 失敗 | 原因 | フィールド修正 |
|---|---|---|
| EMIノイズサージ | シールドが歯に接触していない | 下向きの力で再圧着します |
| ラッチの破損 | 垂直引き（斜めプレスではない） | 結束バンドでしっかり固定 |
| 断続的なアース | シールド歯の腐食 | 歯をこすります。酸化防止剤を塗る |
6. シールドなしと比較した場合の重要な利点
| 脅威 | シールドアーチラッチプラグ | シールドなしバージョン |
|---|---|---|
| モーターからのEMI | ノイズをアースに逃がします | パケットをドロップします。速度調整 |
| 静電気の放電 | グラウンドへのパスによりポートキルを防止 | スイッチ/デバイスの損傷の危険性 |
| シールドケーブルの使用 | エンドツーエンドの保護を維持します | シールドの連続性を破壊する |
7. 制限事項
接地依存性: 接地されたポート/デバイスが必要です。
再利用性: ラッチは 10 回取り外すと弱くなります。
工具の注意: 標準のクリンパはシールドの食い込みを見逃す可能性があります。
