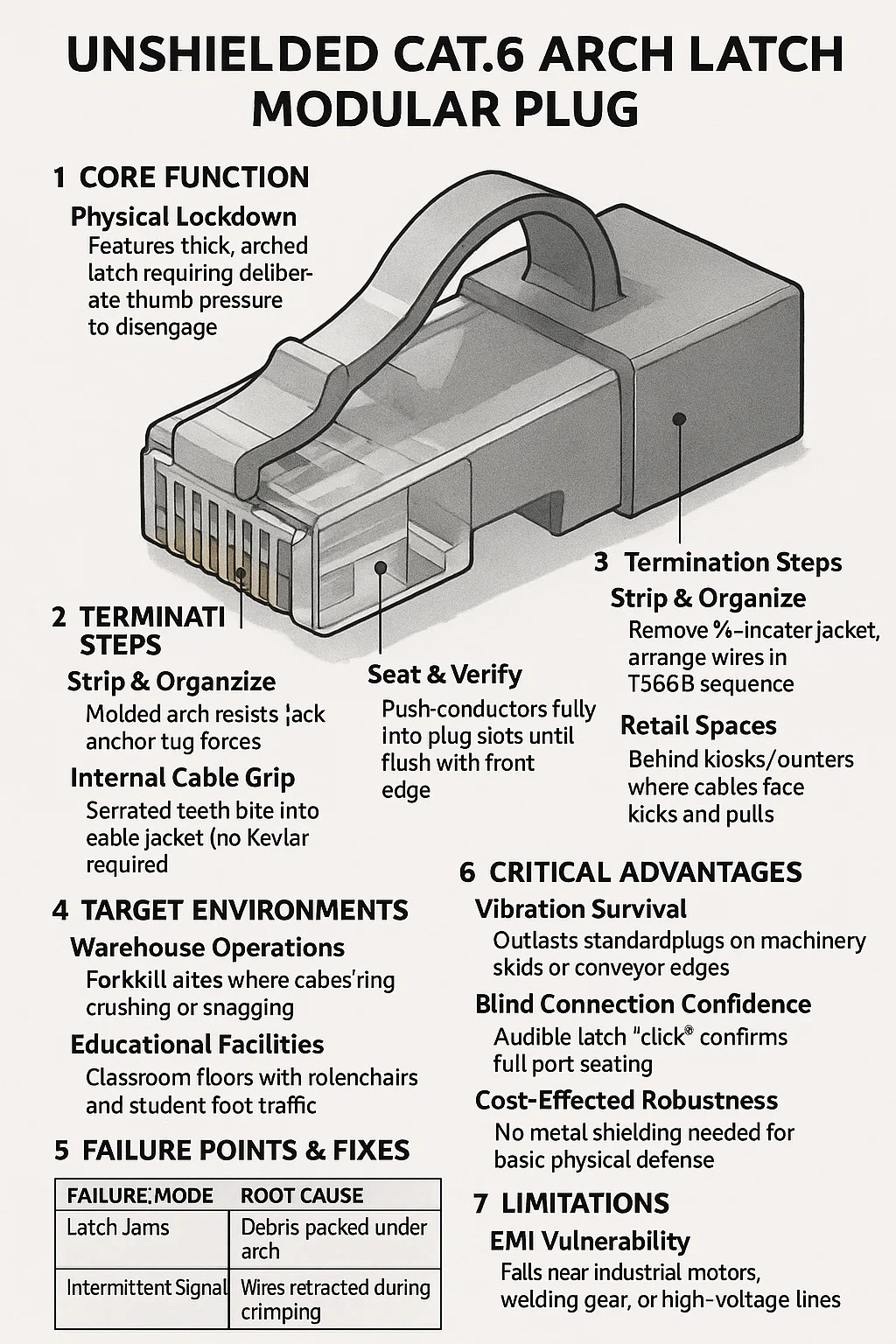

シールドなし Cat.6 アーチ ラッチ モジュラー プラグ

1. コア機能

物理的ロックダウン: 厚いアーチ型のラッチ (リブ付きまたはノッチ付き) を備えており、外すには親指で意図的に圧力をかける必要があり、交通量の多いゾーンでの偶発的なプラグの抜き差しを防ぎます。
パフォーマンス処理: 最大 55 メートルまでの 10Gbps イーサネットをサポートし、EMI は無視できるが、ケーブルが物理的な酷使にさらされる環境を対象としています。

2. 構造ビルド

強化されたラッチ設計:
成形されたアーチは、蹴られたり引っかかったりしても折れにくくなります。カートや歩行者による繰り返しの衝撃に耐えます。
内部ケーブルグリップ:
鋸歯状の歯がケーブル ジャケット (ケブラーは不要) に食い込み、最大 50 ポンドの引っ張り力に耐えて固定されます。
インテグリティへの連絡先:
金メッキピンは、埃や汚れが蓄積しても酸化耐性のある接続を維持します。

3. 終了手順

ストリップと整理:
3/4 インチの外側ジャケットを取り外します。ワイヤを T568B 順序で配置し、撚りを 13 mm 未満にします。
着席して確認:
導体を前端と面一になるまでプラグ スロットに完全に押し込みます。
圧着展開:
単一の圧着アクションでワイヤをロックし、ジャケットを掴んで、スナップ ラッチを準備位置に固定します。

4. 対象環境

倉庫業務:
ケーブルが潰れたり引っかかったりする危険があるフォークリフトの通路。
教育施設:
回転椅子のある教室の床と生徒の通行量。
小売スペース:
ケーブルが蹴られたり引っ張られたりするキオスク/カウンターの後ろ。

5. 障害点と修正

障害モードの根本原因をオンサイトで軽減する
ラッチの詰まり アーチの下に破片が詰まっている ラッチの下に圧縮空気を吹き付けます
断続的な信号 圧着中にワイヤーが引っ込んだ スライスプラグ。再終了
ラッチの摩耗 垂直方向の取り外しの試行 5 回荒く取り外した後、プラグを交換してください

6. 重要な利点

耐振動性: 機械のスキッドやコンベアのエッジに取り付けられた標準プラグよりも長持ちします。
ブラインド接続の信頼性: ラッチの「カチッ」という音でポートが完全に装着されたことを確認します。
コスト効果のある堅牢性: 基本的な物理防御に金属シールドは必要ありません。

7. 制限事項

EMI 脆弱性: 産業用モーター、溶接装置、または高電圧線の近くで故障します。
Cat.6 距離制限: 55 メートルを超える 10Gbps の実行には適用されません。
シールド パスがありません: 性能を損なうことなくシールド ケーブルを改造することはできません。
