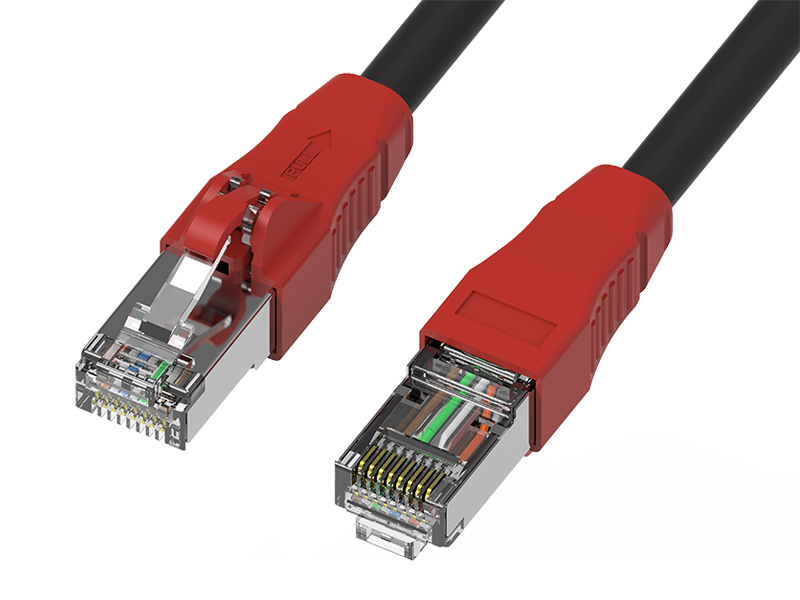

シールド付き S/FTP CAT.6 EASY パッチコード

EXW 特許取得済みの EASY パッチコード - Cat.6 S/FTP。このパッチコードのブーツはプッシュプル設計になっています。ブーツを引くとフックがラッチを押し下げるのでパッチコードが簡単に抜けます。特に高密度パネルに適した簡単なパッチコードです。また、本製品専用のハンドツールも設計しております。

● ANSI/TIA-568.2-D および ISO/IEC 11801 に従う

●簡単かつ迅速なプラグインとプルアウト

● コンパクトなパッチパネルのための簡単なソリューション

●専用工具付

●省スペース＆高密度対応

●オーストラリア、ドイツ、日本、アメリカなどで特許を取得しています。

● Cat.6A / Cat.6 EASY パッチコードを使用可能

● より安定した性能を備えた裸銅

● 特許取得済みデザインの 50U インチ金メッキ RJ45 プラグ

●多彩な色と成形が可能

●嵌合回数：最大1200回

● 適切な 4PPoE (IEEE802.3bt / IEC60512-99-002) アプリケーション

●使用温度範囲：-10～60℃

● UL / ETL / DELTA / 4PPoE / CE 認証済み & RoHS および REACH に準拠

EXW EASY パッチコード - 米国、ドイツ、オーストラリア、日本などで特許取得済み。

高密度対応!

お問い合わせパーツリストに追加

PREV PRODUCT：過去記事はありません
NEXT PRODUCT：シールド付き S/FTP CAT.6A EASY パッチコード

EXW パッチコードは次の規格を満たしています。

● ISO/IEC 11801:2011

● ANSI/TIA-568.2-D

● ANSI/TIA-1096-A (FCC パート 68)

● EN50173-1:2011

●UL444

●4PPoE（IEEE802.3bt / IEC60512-99-002）アプリケーション

• EXW 部品番号と説明

6SSXXEASY : Cat.6 S/FTP 撚り線丸型 EASY パッチコード、成形、PVC/LSOH/TPE/PUR

• 品質保証

100% Cat.6 コンポーネントテスト (オリジナルのテストデータをお客様に提供)

• 証明書

UL/ETL/DELTA/4PPoE/CE 認証済み、RoHS および REACH に準拠

• 応用

* イーサネットネットワーキング

* コンピュータネットワークプロジェクト

* オーディオとデータの送信

* デジタルネットワーキング

* ブロードバンドネットワーク通信

• EXW標準カラーコード

• 標準パッケージ料金

長さ(M)	Cat.6 S/FTP (個)	北西(KG)	GW(KG)	梱包方法	カートンサイズ
0.5	200	6.67	7.67	1 個/ラベル付き空白袋	400375290MM(0.0435CBM)
1	120	6.59	7.59
2	100	9.34	10.34
3	80	10.20	11.20
5	50	10.06	11.06
10	25	10.04	11.04
15	25	14.46	15.46
20	18	13.62	14.62

ワイヤーの色コード

ホワイト - ブルー/ブルー

ホワイト - オレンジ/オレンジ

白 - 緑/緑

ホワイト - ブラウン/ブラウン

• 成分

導体：	AWG 26 (銅線 7x 0.16mm)、4 ペア、8C
絶縁体:	PE
絶縁体の直径:	1.02±0.05mm
編組シールド (錫メッキ銅):	16/5/0.10T
カバレッジ：	≥40%
ジャケット：	PVC/LSOH/TPE/PUR
ジャケット直径:	6.2±0.2mm

• 電気的特性

次の要件:	ANSI/TIA-568.2-D と比較して 1dB マージン
リターンロス要件:	ANSI/TIA-568.2-D と比較して 1dB マージン
現在の評価:	1.5A
絶縁抵抗:	100MΩ以上
接触抵抗:	20mΩ以下
絶縁耐力:	AC500V(rms)
電圧：	最大DC72V

・機械的特性

挿入寿命:	750回の嵌合サイクル
設置温度:	0/50℃
動作温度および保管温度:	-20/60℃
ケーブルからプラグまでの引張強度:	20ポンド(分)
引っ張る力:	10N(最大)
