CAT.8 S/FTP パッチコード

EXW GHMT 認定の高品質 Cat.8 S/FTP 24AWG パッチコード。最大 30 メートルのチャネル長で 2000MHz の帯域幅をサポートします。品質を保証するための全数テスト。

● ANSI/TIA-568.2-D および ISO/IEC 11801 に従う

● 25G BASE-T および 40G BASE-T をサポート

● 最大 30 メートルのチャネル長で 2000MHz の帯域幅をサポート

●ケーブル線径：22～26AWG

●ケーブル外径：6.0～8.5mm

● より安定した性能を備えた裸銅

● 特許取得済みデザインの 50U インチ金メッキ RJ45 プラグ

●多彩な色と成形が可能

●嵌合回数：最大1200回

● 適切な 4PPoE (IEEE802.3bt / IEC60512-99-002) アプリケーション

●使用温度範囲：-10～60℃

● UL / ETL / DELTA / 4PPoE / CE 認証済み & RoHS および REACH に準拠

EXWはお客様のご要望に合わせて新製品を開発し続けます d.

お問い合わせパーツリストに追加

PREV PRODUCT：過去記事はありません
NEXT PRODUCT：次の記事はありません

EXW パッチコードは次の規格を満たしています。

● ISO/IEC 11801:2011

● ANSI/TIA-568.2-D

● ANSI/TIA-1096-A (FCC パート 68)

● EN50173-1:2011

●UL444

●4PPoE（IEEE802.3bt / IEC60512-99-002）アプリケーション

• EXW 部品番号と説明

C8SSXX : Cat.8 S/FTP 24AWG 撚り線丸型パッチコード、成形、PVC/LSOH/TPE/PUR

• 品質保証

100% Cat.8 チャンネルテスト (オリジナルのテストデータをお客様に提供)

• 証明書

GHMT/UL/4PPoE/CE 認証済み、RoHS および REACH に準拠

• 応用

* イーサネットネットワーキング

* コンピュータネットワークプロジェクト

* オーディオとデータの送信

* デジタルネットワーキング

* ブロードバンドネットワーク通信

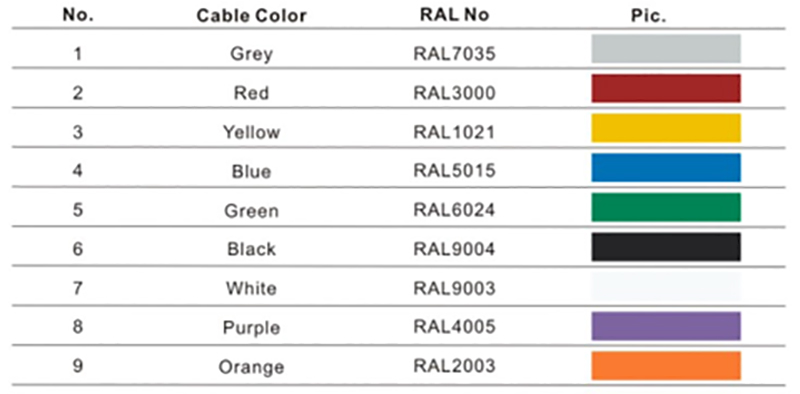

• EXW標準カラーコード

• 標準パッケージ料金

長さ(M)	Cat.6 U/FTP (個)	北西(KG)	GW(KG)	梱包方法	カートンサイズ
0.5	80	8.62	9.52	1 個/ラベル付き空白袋	400375290MM(0.0435CBM)
1	60	10.76	11.66
2	50	12.93	13.83
3	40	12.75	13.65
5	30	12.89	13.79
10	20	12.78	13.68

ワイヤーの色コード

ホワイト - ブルー/ブルー

ホワイト - オレンジ/オレンジ

白 - 緑/緑

ホワイト - ブラウン/ブラウン

• 成分

導体：	AWG 24 (銅線 7x 0.195mm)、4 ペア、8C
絶縁体:	PE
断熱材の直径:	1.4±0.01mm
編組シールド (錫メッキ銅):	16/5/0.10T
カバレッジ：	40以上
ジャケット：	PVC/LSOH/TPE/PUR
ジャケット直径:	7.4±0.2mm

• 電気的特性

次の要件:	ANSI/TIA-568.2-D と比較して 1dB マージン
リターンロス要件:	ANSI/TIA-568.2-D と比較して 1dB マージン
現在の評価:	1.5A
絶縁抵抗:	100MΩ以上
接触抵抗:	20mΩ以下
絶縁耐力:	AC500V(rms)
電圧：	最大DC72V

・機械的特性

挿入寿命:	750回の嵌合サイクル
設置温度:	0/50℃
動作温度および保管温度:	-20/60℃
ケーブルからプラグまでの引張強度:	20ポンド(分)
引っ張る力:	10N(最大)
