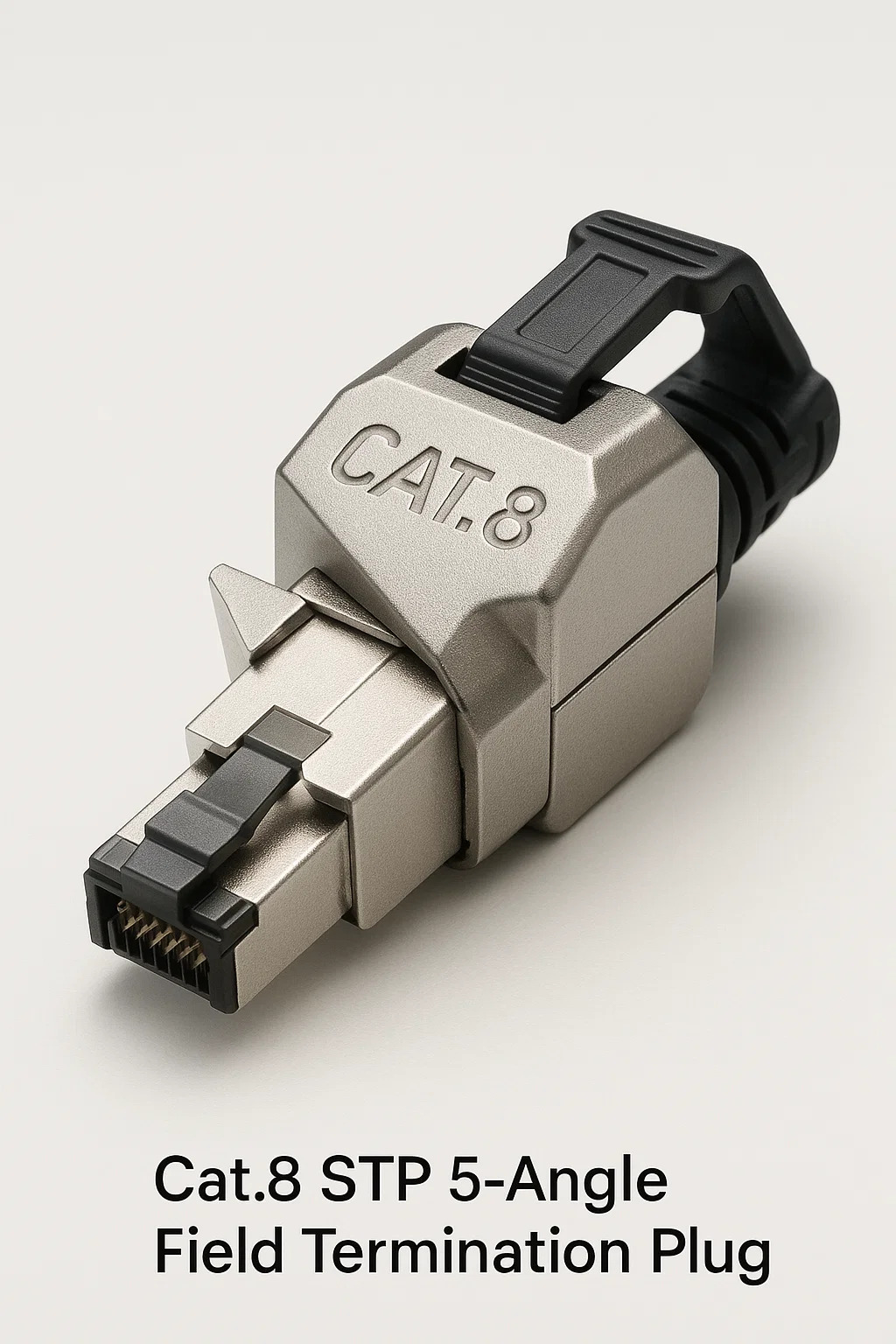

Cat.8 STP 5-Angleフィールド終端プラグ

1。コア設計目的
スペースの最適化：45°角度のあるプラグボディルートケーブルは横向きに、cr屈な設置での閉塞を回避します（たとえば、サーバーラックリアポート）。
高密度シールド：デュアルレイヤーSTPシールド（個々のペアフォイル全体の編組）と角度のある接地接点を組み合わせて、EMI防御を維持します。

2。構造的特徴
精密角度のあるインサート
金属化された挿入物は、信号パス45°を内部的に回転させ、鋭い曲げなしでインピーダンスを保存します。
強化ひずみ緩和
ピボットクランプは、インストール後に±30°の方向調整を可能にしながらケーブルを保護します。
工業用シェル
IP67シール（オプション）を備えた亜鉛合金ハウジングは、衝撃、ほこり、水分に抵抗します。

3。終了プロセス
シールドの準備
全体的なブレードを剥がし、ペアフォイルをトリムして、プラグの接地リングと接触するために3mmを露出させます。
導体の取り扱い
<0.3mm untwistでキー付きIDCスロットにワイヤーを挿入します - ミスアライメントは40gbpsチューニングに失敗します。
接地シーケンス
内部端子にペアシールドを保護します。
グラウンドカラーの上に全体的な編組を折ります。
360°カバレッジ用のスナップシャットシールドキャップ。

4。展開シナリオ
データセンター：垂直に積み重ねられたポートを備えた最新のスイッチ。
ロボット工学：ケーブルの柔軟性を必要とする明確なアーム。
軍事/航空宇宙：空間の制約を伴う振動が多いエンクロージャー。

5。重要な利点
対策対策•60％のラテラルスペースを節約•ポートでケーブルトルクを削減します
対アダプターとアダプター•追加の接続ポイントを排除します•2000MHzの信号の完全性を保持します

6。インストール警告
半径制御を曲げます
プラグの前/後に8倍以上のケーブル直径を維持します。鋭い曲がりは戻りの損失を引き起こします。
接地検証
テストシールドの連続性（0.1Ωmax） - 角度のあるデザインのリスクグラウンドギャップ。
ツールの制限
サイドアクセスクリアランスのための控えめなパンチダウンツールが必要です。

7。制限
フィールドの修理なし：破損したコンタクトには、完全なプラグの交換が必要です。
ポートの互換性：浅い濃縮ソケット（例：レガシースイッチ）で失敗します。
コスト：標準cat.8プラグの上の3×プレミアム。

8。メーカーのメモ
専門的なブランド：Siemon（360°Max）、TE Con​​nectivity（Industrial IQ45）、Panduit（Angled Twisted-Pair）。
一般的なクローンを避けてください：模造品にはインピーダンスが一致する内部がありません。

このプラグを使用するタイミング
