1. 主要な設計目的

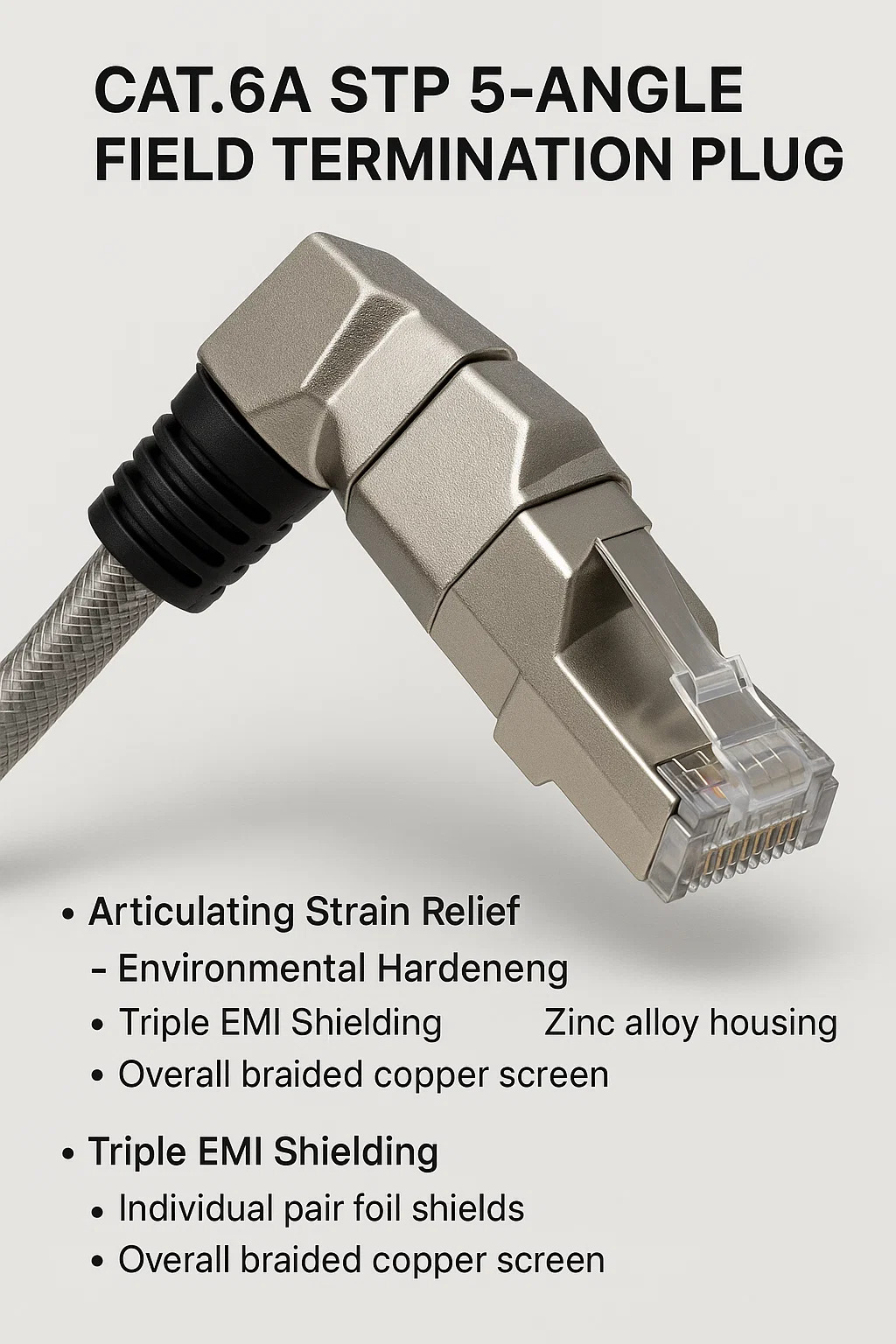

スペースの最適化: 狭いスペース (サーバー ラック、制御キャビネットなど) でケーブルを配線するための 5 位置調整機能 (垂直±30°、水平±15°) を備えた 45° の角度のボディが特徴です。
トリプル EMI シールド: 以下を組み合わせます:
個別のペアフォイルシールド
全体的に編組銅スクリーン
亜鉛合金ハウジング 産業環境におけるモーター/VFD からの干渉をブロックします。
2. 構造革新
関節式ストレインリリーフ:
ピボットカラーは振動/屈曲応力を吸収します (ロボットアーム、AGV など)。
環境強化:
IP68 定格のシール (シリコン ガスケットねじロック) が水や塵の侵入を防ぎます。
高耐久コンタクト:
50μインチの金メッキピンは、100,000回の嵌合サイクルと90WのPoEにアーク放電せずに耐えます。
3. 終了ワークフロー
シールドの準備:
編組全体をケーブルジャケットの上に折ります。金属フェルールの下にクランプします。
ペアフォイルを3mm露出するようにトリミングします。接地タブで終端します。
ワイヤーの取り扱い:
ねじれ戻り量は 8mm 未満に維持してください。キー付き IDC スロット (T568B 標準) に挿入します。
アングルロック:
方向を設定します。シール圧縮のためにカラーを 0.6 N·m までトルクします。
4. 主要な用途
ロボット工学: 多関節アームでのケーブル管理 (ISO 9409 互換性)。
モバイル機械: 振動の多い環境 (電車、フォークリフトの充電器)。
過酷な環境: 食品加工 (洗浄定格)、化学工場。
5. ストレートプラグとの利点
| チャレンジ | 5 アングル ソリューション | ストレートプラグのリスク |
|---|---|---|
| 混雑したパネル | 隣接するポート/ケーブルを即座にクリアします。 | ポート入口でケーブルがよじれる。 |
| 一定の振動 | 関節構造によりワイヤーの疲労を防ぎます。 | ストレスにより導体が破損します。 |
| EMIホットスポット | 360°シールドの連続性を維持します。 | 移動中に地割れが起こる。 |
6. 重要なインストール規則
シールドボンディング: プラグシェルとケーブルスクリーン間の抵抗が 0.1Ω 以下であることを確認します。
曲げ半径: 角度調整後、ケーブル直径の 4 倍以上を維持します。
工具の要件: 角度を付けてアクセスするには、薄型のパンチダウン ツールを使用してください。
7. 障害インジケーター
PoE リセット: ピンの接触不良またはシールドの接地障害。
速度低下: 10mm を超えるツイストペアまたは EMI 漏れ。
過熱: ピンが過負荷になっています (90W PoE を超えています)。
8. 制限事項
ケーブルの互換性: Cat.6A STP (S/FTP または F/UTP) が必要です。
ポートの深さ: 浅いソケットには適合しない場合があります (デバイスの仕様を確認してください)。
コスト: 標準プラグの 2 ～ 3 倍の高級プラグ。
